Try #034 – kintoneとMapbox GL JSとTurf.jsで地図検索プラグインを公開してみた

この記事は、「kintone2 Advent Calendar 2019」の18日目の記事です。

kintoneとMapbox GL JSとTurf.jsで地図検索プラグインを公開してみました！

ご縁があってサイボウズさんへ行ったときに、kintone Advent Calendarに参加する流れに！

kintone-mapsearch-pluginという、登録データの地図範囲検索ができるkintoneプラグインを構築して公開してみました！

事前準備

• kintone-mapsearch-pluginをリポジトリからダウンロードして展開
• リポジトリ内の「data/sample.csv」と「dist/plugin.zip」を利用
• サンプルデータにはOpenStreetMapのポイントデータを利用

使用方法

kintoneにプラグイン登録

./dist/plugin.zip

CSVでアプリ新規追加
必須フィールド: name, lon, lat
すべてフィールド名 = フィールドコードに置き換え

./data/sample.csv

アプリにプラグイン適用

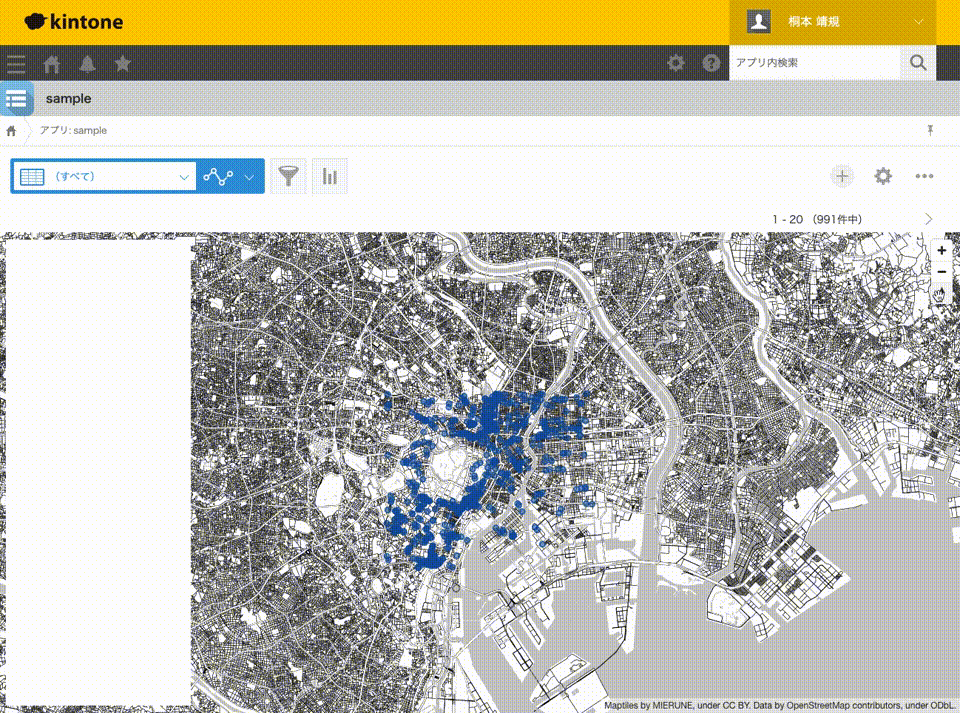

プラグインを適用すると、登録データを地図上で範囲検索できるようになります！

kintoneでプラグインを構築する場合は、「kintone #001 – プラグインサンプル構築」のようにまずは、プラグインのひな形を構築します。

今回は、そこからMapbox GL JSとTurf.jsを組み合わせて、kintone内の登録データを地図上で範囲検索しています。

manifest.json

{
    "manifest_version": 1,
    "version": 1,
    "type": "APP",
    "desktop": {
        "js": [
            "https://js.cybozu.com/jquery/3.3.1/jquery.min.js",
            "https://api.tiles.mapbox.com/mapbox-gl-js/v1.6.0/mapbox-gl.js",
            "https://cdn.jsdelivr.net/npm/@turf/turf@5/turf.min.js",
            "js/desktop.js"
        ],
        "css": [
            "https://api.tiles.mapbox.com/mapbox-gl-js/v1.6.0/mapbox-gl.css",
            "css/51-modern-default.css",
            "css/desktop.css"
        ]
    },
    "icon": "image/icon.png",
    "name": {
        "ja": "マップサーチプラグイン",
        "en": "Map search plugin"
    },
    "description": {
        "ja": "マップからリストを検索するプラグイン",
        "en": "A plug-in that searches a list from a map."
    },
    "homepage_url": {
        "ja": "https://github.com/dayjournal",
        "en": "https://github.com/dayjournal"
    }
}

desktop.css

html, body {
    height: 100%;
    padding: 0;
    margin: 0;
}

/*マップ設定*/
#map {
    z-index: 0;
    height: 650px;
}

/*リストコントロール設定*/
#list {
    font-size: 14px;
    width: 250px;
    height: 630px;
    background-color: #fff;
    overflow: scroll;
}

desktop.js

jQuery.noConflict();

(function($, PLUGIN_ID) {
    'use strict';

    kintone.events.on('app.record.index.show', function() {
        // 全レコード取得
        let manager = new KintoneRecordManager;
        // アプリID
        manager.appId = kintone.app.getId();
        manager.getRecords(function(records) {
            // GeoJSON作成
            let geojson_all = {
                "type": "FeatureCollection",
                "features":[]
            };
            for (const value of records) {
                let geojson_obj = {
                    "type": "Feature",
                    "geometry": {
                        "type": "Point",
                        "coordinates": [value.lon.value, value.lat.value]
                    },
                    "properties": {
                        "name": value.name.value,
                        "lat": value.lat.value,
                        "lon": value.lon.value
                    }
                };
                geojson_all["features"].push(geojson_obj);
            }

            // マップタグ作成
            let headerSpace = kintone.app.getHeaderSpaceElement();
            let mapSpace = document.createElement('div');
            mapSpace.id = 'map';
            headerSpace.appendChild(mapSpace);

            // マップ設定
            const map = new mapboxgl.Map({
                container: 'map',
                style: {
                    "version": 8,
                    "sources": {
                        "MIERUNEMAP": {
                            "type": "raster",
                            "tiles": ["https://tile.mierune.co.jp/mierune_mono/{z}/{x}/{y}.png"],
                            "tileSize": 256,
                            "attribution": "Maptiles by <a href='http://mierune.co.jp/' target='_blank'>MIERUNE</a>, under CC BY. Data by <a href='http://osm.org/copyright' target='_blank'>OpenStreetMap</a> contributors, under ODbL."
                        }
                    },
                    "layers": [{
                        "id": "MIERUNEMAP",
                        "type": "raster",
                        "source": "MIERUNEMAP",
                        "minzoom": 0,
                        "maxzoom": 18
                    }]
                },
                center: [139.767, 35.681],
                zoom: 11
            });


            map.on("load", function () {
                // ポイント表示
                map.addSource("FeaturesPoint", {
                    type: "geojson",
                    data: geojson_all
                });
                map.addLayer({
                    id: "FeaturesPoint",
                    type: "circle",
                    source: "FeaturesPoint",
                    layout: {},
                    paint: {
                        "circle-pitch-alignment": "map",
                        "circle-stroke-color": "#1253A4",
                        "circle-stroke-width": 2,
                        "circle-stroke-opacity": 0.8,
                        "circle-color": "#1253A4",
                        "circle-radius": 3,
                        "circle-opacity": 0.5
                    }
                });

                // クリックイベント
                map.on('click', function(e) {
                    // クリック座標取得
                    let coordinates = e.lngLat;

                    // サークルポリゴンの有無判断
                    if(typeof map.getLayer('RangePolygon') !== 'undefined') {
                        map.removeLayer('RangePolygon');
                        map.removeSource('RangePolygon');
                    }
                    // 選択ポイントの有無判断
                    if(typeof map.getLayer('SelectPoint') !== 'undefined') {
                        map.removeLayer('SelectPoint');
                        map.removeSource('SelectPoint');
                    }

                    // サークルポリゴン作成
                    let options = {
                        steps: 100,
                        units: 'kilometers'
                    };
                    let range = turf.circle(
                        [coordinates.lng, coordinates.lat],
                        0.5,
                        options
                    );

                    // ポリゴン表示
                    map.addSource("RangePolygon", {
                        type: "geojson",
                        data: range
                    });
                    map.addLayer({
                        id: "RangePolygon",
                        type: "fill",
                        source: "RangePolygon",
                        layout: {},
                        paint: {
                            "fill-color": "#FCD1B5",
                            "fill-opacity": 0.6
                        }
                    });

                    // ポリゴン内にあるポイント抽出
                    let ptsWithin = turf.pointsWithinPolygon(geojson_all, range);

                    // 選択ポイント表示
                    map.addSource("SelectPoint", {
                        type: "geojson",
                        data: ptsWithin
                    });
                    map.addLayer({
                        id: "SelectPoint",
                        type: "circle",
                        source: "SelectPoint",
                        layout: {},
                        paint: {
                            "circle-pitch-alignment": "map",
                            "circle-stroke-color": "#FFD464",
                            "circle-stroke-width": 3,
                            "circle-stroke-opacity": 0.8,
                            "circle-color": "#FFD464",
                            "circle-radius": 4,
                            "circle-opacity": 0.8
                        }
                    });

                    // 検索リストの有無判断
                    if(document.getElementById('addList') !== null) {
                        document.getElementById('addList').textContent = null;
                    } else {
                        let addList = document.createElement('ul');
                        addList.id = 'addList';
                        document.getElementById('list').appendChild(addList);
                    }

                    // 検索件数表示
                    let length = document.createElement('p');
                    length.textContent =  '検索件数: ' +  ptsWithin.features.length + '件';
                    document.getElementById('addList').appendChild(length);

                    // 検索リスト表示
                    for (const value of ptsWithin.features) {
                        let nameList = document.createElement('li');
                        nameList.textContent =  value.properties.name;
                        document.getElementById('addList').appendChild(nameList);
                    }

                });
            });

            // ナビゲーションコントロール表示
            map.addControl(new mapboxgl.NavigationControl());

            // リストコントロール表示
            function ListControl() { }
            ListControl.prototype.onAdd = function(map) {
                this._map = map;
                this._container = document.createElement('div');
                this._container.className = 'mapboxgl-ctrl';
                this._container.id = 'list';
                return this._container;
            };
            ListControl.prototype.onRemove = function () {
                this._container.parentNode.removeChild(this._container);
                this._map = undefined;
            };
            map.addControl(new ListControl(), 'top-left');

        });

    });


    /**
     * kintoneと通信を行うクラス
     */
    let KintoneRecordManager = (function() {
        KintoneRecordManager.prototype.records = [];    // 取得したレコード
        KintoneRecordManager.prototype.appId = null;    // アプリID
        KintoneRecordManager.prototype.query = '';      // 検索クエリ
        KintoneRecordManager.prototype.limit = 100;     // 一回あたりの最大取得件数
        KintoneRecordManager.prototype.offset = 0;      // オフセット

        function KintoneRecordManager() {
            this.appId = kintone.app.getId();
            this.records = [];
        }

        // すべてのレコード取得する
        KintoneRecordManager.prototype.getRecords = function(callback) {
            kintone.api(
                kintone.api.url('/k/v1/records', true),
                'GET',
                {
                    app: this.appId,
                    query: this.query + (' limit ' + this.limit + ' offset ' + this.offset)
                },
                (function(_this) {
                    return function(res) {
                        let len;
                        Array.prototype.push.apply(_this.records, res.records);
                        len = res.records.length;
                        _this.offset += len;
                        if (len < _this.limit) { // まだレコードがあるか？
                            _this.ready = true;
                            if (callback !== null) {
                                callback(_this.records); // レコード取得後のcallback
                            }
                        } else {
                            _this.getRecords(callback); // 自分自身をコール
                        }
                    };
                })(this)
            );
        };
        return KintoneRecordManager;
    })();

})(jQuery, kintone.$PLUGIN_ID);

全レコードの取得方法の記事を利用し登録した全レコードを取得

jQuery.noConflict();

(function($, PLUGIN_ID) {
    'use strict';

    kintone.events.on('app.record.index.show', function() {
        // 全レコード取得
        let manager = new KintoneRecordManager;
        // アプリID
        manager.appId = kintone.app.getId();
        manager.getRecords(function(records) {

        });
    });

    /**
     * kintoneと通信を行うクラス
     */
    let KintoneRecordManager = (function() {
        KintoneRecordManager.prototype.records = [];    // 取得したレコード
        KintoneRecordManager.prototype.appId = null;    // アプリID
        KintoneRecordManager.prototype.query = '';      // 検索クエリ
        KintoneRecordManager.prototype.limit = 100;     // 一回あたりの最大取得件数
        KintoneRecordManager.prototype.offset = 0;      // オフセット

        function KintoneRecordManager() {
            this.appId = kintone.app.getId();
            this.records = [];
        }

        // すべてのレコード取得する
        KintoneRecordManager.prototype.getRecords = function(callback) {
            kintone.api(
                kintone.api.url('/k/v1/records', true),
                'GET',
                {
                    app: this.appId,
                    query: this.query + (' limit ' + this.limit + ' offset ' + this.offset)
                },
                (function(_this) {
                    return function(res) {
                        let len;
                        Array.prototype.push.apply(_this.records, res.records);
                        len = res.records.length;
                        _this.offset += len;
                        if (len < _this.limit) { // まだレコードがあるか？
                            _this.ready = true;
                            if (callback !== null) {
                                callback(_this.records); // レコード取得後のcallback
                            }
                        } else {
                            _this.getRecords(callback); // 自分自身をコール
                        }
                    };
                })(this)
            );
        };
        return KintoneRecordManager;
    })();

})(jQuery, kintone.$PLUGIN_ID);

取得したレコードをGeoJSON形式に変換

// GeoJSON作成
let geojson_all = {
    "type": "FeatureCollection",
    "features":[]
};
for (const value of records) {
    let geojson_obj = {
        "type": "Feature",
        "geometry": {
            "type": "Point",
            "coordinates": [value.lon.value, value.lat.value]
        },
        "properties": {
            "name": value.name.value,
            "lat": value.lat.value,
            "lon": value.lon.value
        }
    };
    geojson_all["features"].push(geojson_obj);
}

マップタグの作成

// マップタグ作成
let headerSpace = kintone.app.getHeaderSpaceElement();
let mapSpace = document.createElement('div');
mapSpace.id = 'map';
headerSpace.appendChild(mapSpace);

マップの設定

// マップ設定
const map = new mapboxgl.Map({
    container: 'map',
    style: {
        "version": 8,
        "sources": {
            "MIERUNEMAP": {
                "type": "raster",
                "tiles": ["https://tile.mierune.co.jp/mierune_mono/{z}/{x}/{y}.png"],
                "tileSize": 256,
                "attribution": "Maptiles by <a href='http://mierune.co.jp/' target='_blank'>MIERUNE</a>, under CC BY. Data by <a href='http://osm.org/copyright' target='_blank'>OpenStreetMap</a> contributors, under ODbL."
            }
        },
        "layers": [{
            "id": "MIERUNEMAP",
            "type": "raster",
            "source": "MIERUNEMAP",
            "minzoom": 0,
            "maxzoom": 18
        }]
    },
    center: [139.767, 35.681],
    zoom: 11
});

変換したGeoJSONを地図上にポイント表示

map.on("load", function () {
    // ポイント表示
    map.addSource("FeaturesPoint", {
        type: "geojson",
        data: geojson_all
    });
    map.addLayer({
        id: "FeaturesPoint",
        type: "circle",
        source: "FeaturesPoint",
        layout: {},
        paint: {
            "circle-pitch-alignment": "map",
            "circle-stroke-color": "#1253A4",
            "circle-stroke-width": 2,
            "circle-stroke-opacity": 0.8,
            "circle-color": "#1253A4",
            "circle-radius": 3,
            "circle-opacity": 0.5
        }
    });

クリック位置を中心として500mのサークルポリゴンを作成表示

    // クリックイベント
    map.on('click', function(e) {
        // クリック座標取得
        let coordinates = e.lngLat;

        // サークルポリゴンの有無判断
        if(typeof map.getLayer('RangePolygon') !== 'undefined') {
            map.removeLayer('RangePolygon');
            map.removeSource('RangePolygon');
        }
        // 選択ポイントの有無判断
        if(typeof map.getLayer('SelectPoint') !== 'undefined') {
            map.removeLayer('SelectPoint');
            map.removeSource('SelectPoint');
        }

        // サークルポリゴン作成
        let options = {
            steps: 100,
            units: 'kilometers'
        };
        let range = turf.circle(
            [coordinates.lng, coordinates.lat],
            0.5,
            options
        );

        // ポリゴン表示
        map.addSource("RangePolygon", {
            type: "geojson",
            data: range
        });
        map.addLayer({
            id: "RangePolygon",
            type: "fill",
            source: "RangePolygon",
            layout: {},
            paint: {
                "fill-color": "#FCD1B5",
                "fill-opacity": 0.6
            }
        });

作成したサークルポリゴン内にあるポイントを抽出表示

        // ポリゴン内にあるポイント抽出
        let ptsWithin = turf.pointsWithinPolygon(geojson_all, range);

        // 選択ポイント表示
        map.addSource("SelectPoint", {
            type: "geojson",
            data: ptsWithin
        });
        map.addLayer({
            id: "SelectPoint",
            type: "circle",
            source: "SelectPoint",
            layout: {},
            paint: {
                "circle-pitch-alignment": "map",
                "circle-stroke-color": "#FFD464",
                "circle-stroke-width": 3,
                "circle-stroke-opacity": 0.8,
                "circle-color": "#FFD464",
                "circle-radius": 4,
                "circle-opacity": 0.8
            }
        });

抽出ポイントからnameフィールド値を取得し検索リストに表示

        // 検索リストの有無判断
        if(document.getElementById('addList') !== null) {
            document.getElementById('addList').textContent = null;
        } else {
            let addList = document.createElement('ul');
            addList.id = 'addList';
            document.getElementById('list').appendChild(addList);
        }

        // 検索件数表示
        let length = document.createElement('p');
        length.textContent =  '検索件数: ' +  ptsWithin.features.length + '件';
        document.getElementById('addList').appendChild(length);

        // 検索リスト表示
        for (const value of ptsWithin.features) {
            let nameList = document.createElement('li');
            nameList.textContent =  value.properties.name;
            document.getElementById('addList').appendChild(nameList);
        }

    });
});

ナビゲーションコントロールとリストコントロールを表示

// ナビゲーションコントロール表示
map.addControl(new mapboxgl.NavigationControl());

// リストコントロール表示
function ListControl() { }
ListControl.prototype.onAdd = function(map) {
    this._map = map;
    this._container = document.createElement('div');
    this._container.className = 'mapboxgl-ctrl';
    this._container.id = 'list';
    return this._container;
};
ListControl.prototype.onRemove = function () {
    this._container.parentNode.removeChild(this._container);
    this._map = undefined;
};
map.addControl(new ListControl(), 'top-left');

kintoneとMapbox GL JSとTurf.jsで地図検索プラグインの構築ができました！

kintoneを利用することにより、手軽にデータを管理できるのですごく便利です。あとは、フロントエンド側でマップの処理に注力できるので色々とできそうです！

cybozu developer networkで日本語の資料も充実していたので仕組みも理解しやすかったです。

kintoneと地図で他にも作りたくなってきました！

kintone・Mapbox GL JS・Turf.jsについて、他にも記事を書いています。よろしければぜひ。
tags - kintone
tags - Mapbox GL JS
tags - Turf.js

• 参考文献
  cybozu developer network
  Mapbox GL JS
  Turf.js
